上周有个刚转岗的工艺员，蹲在工位上拆了半天的气路，说所有回路都按最大通径接的，为啥一开机三个夹紧气缸同时猛地顶出去，把刚铣好的铝型材工装直接顶得变形翘边。我蹲在地上捡了十分钟碎铝屑，真的想骂人。

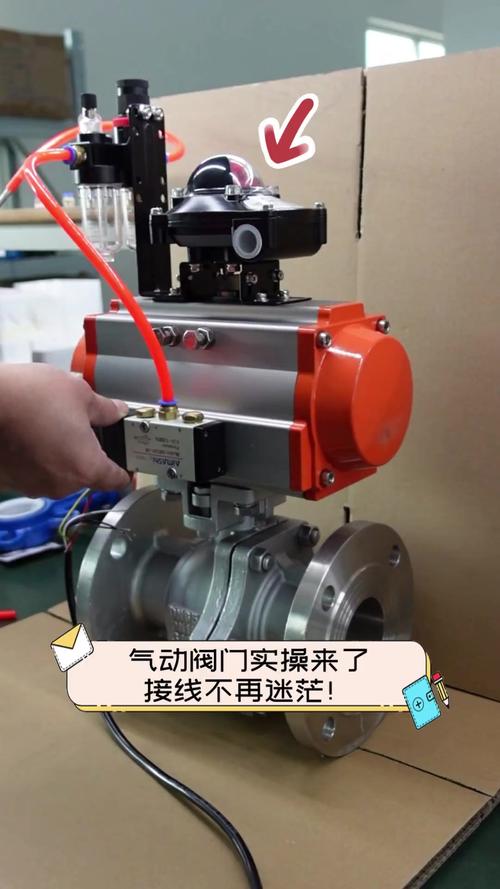

你以为的气动设计，就是拧气管接电磁阀？
说实话，刚入行的时候我也觉得气动是机械设计里最没技术含量的分支——不就是接管子嘛，谁不会啊。
直到我第一次碰到因为气路设计没算对，导致整条焊装线停了三个小时的事故。那时候主管蹲在旁边跟我算损失：停一小时多少钱，耽误的节拍要加多久的班才能补回来，我那时候才知道，原来画气路图不是对着手册选个气缸、配个电磁阀就完事。
气动设计的核心从来不是“让东西动起来”，而是“让东西以刚好的速度、刚好的力，动到刚好的位置”。
别觉得这话虚。就说那个最基础的推力计算：你要夹一个1公斤重的塑料壳体，按教科书上的公式算，0.1MPa的压力给个小气缸，推力完全够。但你忘了算气管沿程的压力损失，忘了电磁阀阀芯的节流损耗，忘了空压站高峰期的压力波动——最后到气缸端的实际压力，可能只剩0.06MPa，夹得松松垮垮，工件在工装里滑来滑去，加工出来的孔位全偏。
我碰到过最离谱的设计，是把所有气路的压力全靠一个总减压阀控，从空压站出来的0.7MPa，直接降到0.5MPa给所有工位用。压易碎玻璃的工位和焊装夹紧的工位共用一路气，一到焊装工位夹紧的时候，玻璃工位的压力直接掉一截，压出来的玻璃要么没贴牢掉下来，要么压力大了直接压裂。
藏在0.1毫米间隙里的设计细节
真的，很多时候气动设计的差距，就藏在别人注意不到的小地方。

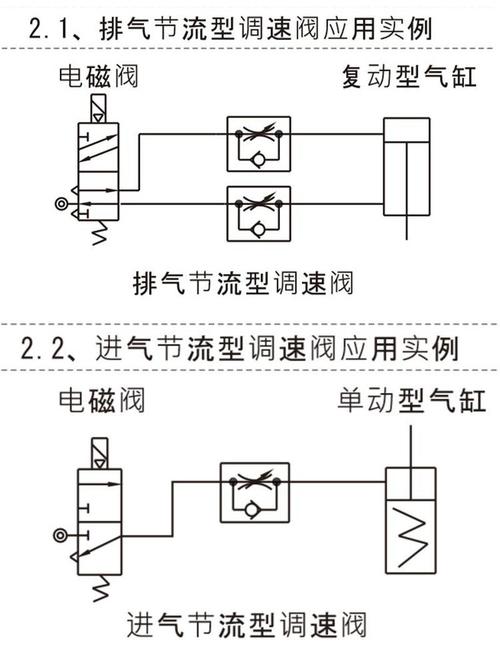

比如节流阀的安装位置。好多新手图省事，把节流阀装在气缸的进气口，觉得这样就能调速。结果就是气缸伸出去的时候快得像打拳，退回来的时候慢得像蜗牛——夹个塑料壳子直接顶出白印子，拆下来的时候看着那道印子，客户脸都黑了。
这里有个我踩了三次坑才记牢的知识点：排气侧节流才是气动回路稳定的核心。把节流阀装在气缸的排气口，你调的是气排出去的速度，气缸的动作就会稳得一批，不会出现伸出去猛冲、退回来慢悠悠的情况。
还有气路的排水。好多人画设计图的时候，主管路一路通到桥架，根本忘了在管路的最低点装自动排水阀。梅雨季的时候，压缩空气里的冷凝水顺着管子流到电磁阀里，快的话半个月，阀芯就锈死了。上次拆一个锈死的电磁阀，阀芯上挂着的水滴滴在工装板上，那叫一个糟心——你说这怪谁？怪空气太潮？还是怪当初设计的时候没留那一个小小的排水口？
连气管的粗细都是学问。好多人觉得气管越粗越好，流量大反应快。粗气管是爽，但从阀岛到气缸有3米远的距离，你用12mm的粗管，管腔里存的空气得多少？气缸动作的时候，光填充管腔的时间就多了0.2秒，整条线的节拍直接掉一截，算下来一天少做好几百件，亏不亏？
那些被传歪的气动设计误区
不过话说回来，现在网上传的好多气动设计的“经验”，真的是坑死人不偿命。
最常见的错，就是“压力越大越好，劲大干活稳”。拉倒吧。之前碰到过一个装配线的调整，操作工把原来0.4MPa的气路调到0.8MPa，结果原本用来压电路板的压头，直接把PCB上的电容压碎了三排，换下来的碎电容堆了半纸箱。劲大是稳了，把零件都压坏了，稳有啥用？
还有人说气动就是粗糙的技术，上不了高精度的台面。这话放在十年前可能还有点道理，现在带比例压力阀的气动回路，能把压力控制精度做到0.005MPa，用来做软包电池的表面整平完全够，成本才是同精度电缸的三分之一。当然也有搞不定的地方，比如要微米级的定位精度，那还是得上电缸，别硬凑，不然到时候调三个月都调不稳，加班加到怀疑人生，真的没必要。
还有人说气动不如电缸干净，会漏油。那都是老黄历了，现在的无油润滑气缸，配三级过滤的气源，出来的空气连油雾都没有，用在食品包装线上都完全合规。我之前看过一条饼干包装线，夹饼干的气缸全是气动的，比电缸好伺候多了——毕竟电缸的丝杠沾了饼干屑，卡起来的时候，拆都拆不下来。
上次跟一个卖气动元件的供应商聊天，他说给客户配的全是最贵的电磁阀、最粗的气管，肯定不会出问题。我当时差点把手里的测压表甩他脸上——合着你是卖元件的，根本不管我产线的实际需求是吧？
啥技术都没有高低贵贱，适合产线的就是最好的。气动设计这活，从来不是坐在办公室对着手册画个图就完事，得蹲在车间里听气缸动作的声音，摸一摸气管的温度，盯着压力表看个半小时，才能把那点细节磨到位。
