上周三我在装配车间蹲了一下午，盯着那台3000W的光纤激光雕刻机，看师傅把一块2mm厚的304不锈钢板，刻成了带0.1mm精度刻度的工装定位板。旁边路过的实习生凑过来瞅了一眼，张嘴就问：”这机器是不是也能刻我那掉漆的AirPods外壳？”
我当时差点笑出声。
这真不怪他。大部分人对激光雕刻的印象，还停留在商圈文创店里，十几块钱就能在木牌上刻个名字、在钢笔上刻句情话的小摊位。
你在文创店见的，是激光雕刻的”边角料玩法”
说穿了，消费级的那些几瓦到十几瓦的小机器，本质上就是工业激光雕刻的简化版——把功率砍到最低，把精度降到能看就行，去掉工业级的冷却系统、焦点自动跟踪、参数闭环控制，凑出来的民用玩具。
工业级激光雕刻的核心本质，根本不是”刻个印子”，而是用可控的高能脉冲，在材料表层打出微米级的可控烧蚀。
你在工厂设备外壳上见过的那些洗不掉、磨不花的二维码，就是它的杰作。以前这些追溯码是用油墨喷的，车间里油污重，半年就花得扫不出来；现在用激光在金属表层打个0.02mm深的凹坑，或者通过控制能量改变表层氧化层的颜色，哪怕你天天拿抹布沾着酒精擦，用个十年八年都不会掉。

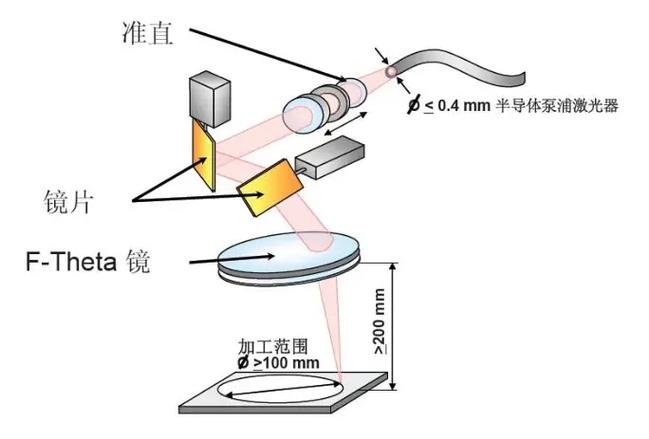

很多人好奇这东西的原理，说穿了一点都不玄乎。就像你小时候拿放大镜在太阳底下聚光烧蚂蚁，只不过这个”放大镜”是一组精密的振镜偏转镜片，”太阳”是受激发产生的定向激光束，从出光到打到工件表面，整个过程没有任何东西碰到工件。
绝大多数工业场景的激光雕刻，根本不吹、不碰、不接触工件。没有刀具磨损，没有装夹带来的应力变形，也不会像传统钢印那样，把薄壁零件敲出凹坑。
听起来简单？踩过坑的人才知道有多磨人
别以为开个机、导个图就能出活。我在车间泡了快八年，见过这机器闹的幺蛾子，能装满一整个抽屉的维修记录。
最常见的坑，就是焦点偏移。你以为工件放得平平整整，实际上歪了0.5mm，激光的焦点就飘到离工件表面1mm的位置，能量直接散成一大片。本来要刻0.05mm深的清晰刻度，结果出来的印子浅得像没睡醒的猫爪印，扫都扫不出来。要是放得太近，焦点直接扎到材料里，好好一块不锈钢板，直接给你烧穿个小窟窿。
更头疼的是高反射材料。比如纯铜、纯铝，这类材料表面反光率能到30%以上，激光打上去，三分之一的能量直接反弹回振镜的镜片上。上次车间接了个活，要在纯铜散热片上刻零件编号，参数调了三回：第一次能量不够，字浅得几乎看不见；第二次为了加深功率，直接把振镜的保护镜片烧出个白点，换一片镜片小两千，心疼得师傅连续三天吃饭都要多打个荷包蛋补回来。
还有颜色控制的问题。很多人不知道，激光在不锈钢上刻出的那种纯黑色，根本不是把材料烧黑——是精确控制每一个脉冲的能量密度，让不锈钢表层生成一层厚度刚好的氧化铬膜，光线照上去全被吸收，就显成了纯黑色。要是能量稍微高一点，膜层厚了，就变成棕黄色；再高一点，膜层破了，露出下面的金属基材，就成了银灰色。
这玩意有多难调？夏天车间温度35度，和冬天车间没暖气的15度，同一个参数刻出来的字，颜色能差两个色号。因为温度变了，激光管的输出功率会飘，振镜的偏转精度也会飘。你说烦不烦？
别信那些神吹的”万能激光雕刻”
总有人说激光雕刻是万能工艺，啥材料都能刻，啥场景都能用。
拉倒吧。
透明亚克力，你用普通的二氧化碳激光刻，要么能量透过去啥痕迹都留不下，要么直接把整料熔出个边缘毛糙的大疤；软硅胶密封圈，你能量低了留不下印，能量高了直接把橡胶烤硬，装上去没俩月就漏；带薄涂层的塑料外壳，稍微超一点功率，涂层直接烧出一圈晕圈，像块没洗干净的污渍，根本没法看。
还有个误区，很多人觉得激光雕刻的深度越深、精度越高就越好。
真不是。比如你在要做焊接的航空零件上刻追溯码，要是刻个0.1mm深的坑，焊接的时候凹坑里就会藏氧化渣，最后焊缝出了裂纹，那是要出质量事故的。我们现在做这类零件，要求就是刻的深度不超过0.01mm，能被扫码枪识别就行，浅一点都比深了强。
哦对，别觉得它能替代所有打标工艺。比如橡胶密封圈、软质塑料垫这类对热影响特别敏感的零件，用激光刻完，周边几毫米的材料都被烤得变了性能，还不如用传统的钢印轻轻压一下，没有热损伤，软乎乎的刚好能用。
说真的，我刚进厂那会，最烦的就是打钢印的活。师傅拿个锤子对着钢印一下一下敲，一上午下来胳膊酸得抬不起来，还经常因为敲歪了被质检打回来返工。现在用激光雕刻，导个模型上去，一分钟就刻完，位置精度能到0.02mm，根本不用人守着。
上次那个问能不能刻AirPods的实习生，后来自己攒了个5W的小激光雕刻机，在宿舍里给大家的水杯刻名字。刻出来的字歪歪扭扭，还把自己的笔记本电脑壳给烧了个小窟窿。我去看的时候笑了半天。
你看，就是这么个东西。在商圈的文创店里，是哄人开心的小玩具；在生产车间里，是能扛住十年工业场景的硬家伙。没有那么多玄乎的黑科技，就是一帮搞工艺的人，对着参数调了十几年，把每一个细节磨到刚好能用而已。
