上周三在装配车间，李师傅攥着张皱巴巴的A3纸拍我胳膊，指着眼圈都红了——新来的实习生画的吊耳图，坡口角度标错了15度，真按这尺寸焊，熔深不够，吊三百斤的部件说不定哪天就崩开。
错得离谱。
真的。
你以为工业绘图是“画零件样子”？错得离谱
很多没进过车间的人，觉得工业绘图就是把零件的形状画出来，标上长宽高，跟小时候画简笔画没差。
差远了。
工业绘图从来不是设计师自我表达的画布，是给整个生产链条写的通用说明书。你画的每一根线、每一个尺寸，最后都要落到下料的锯床、车削的卡盘、冲压的模具、装配的工位上。车工要知道你给的余量够不够走刀，铣工要知道你留的空间能不能放下刀具，电镀师傅要知道你留的镀层余量会不会影响最终配合，甚至物流的师傅都要从你的图上判断零件会不会在运输的时候被磕坏。
我刚入行时见过个刚毕业的小孩画的支架，安装孔离零件边缘留了2mm的距离，觉得差不多就行。结果冲压车间的师傅拿着图直摇头——冲头最小都要留3mm的边距，不然冲出来的孔边全是裂纹，整批件拆下来全是废品，光材料钱就小两万。

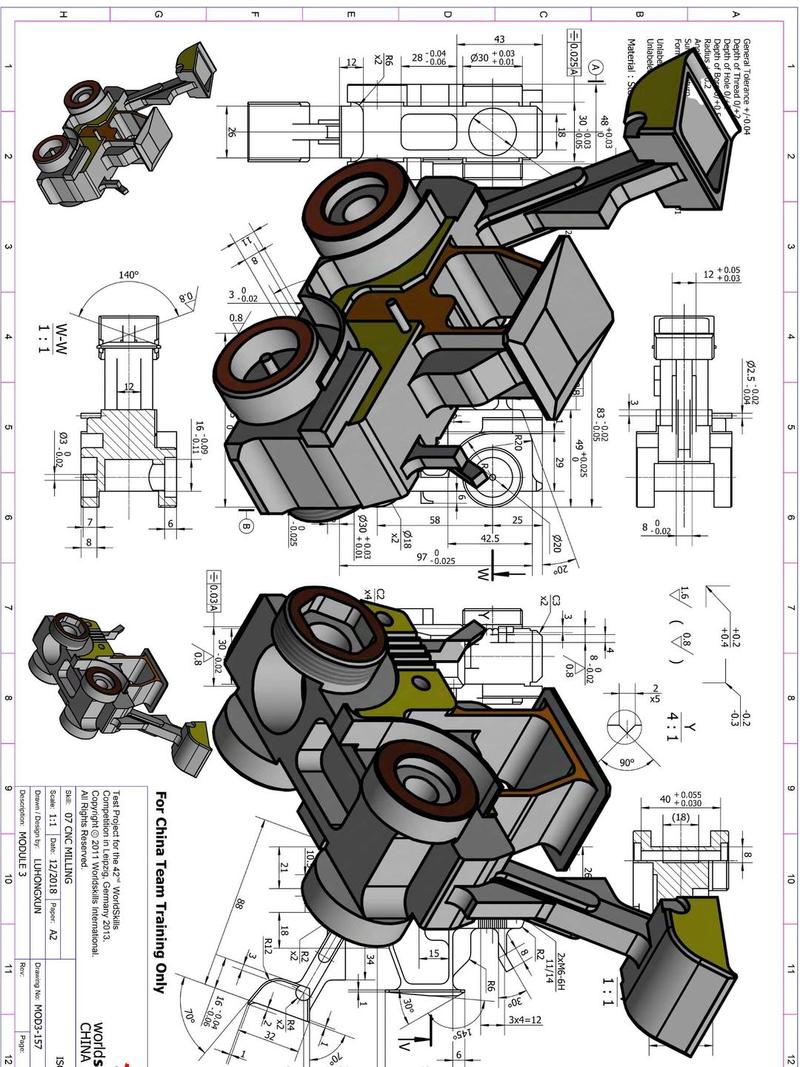

车间机床旁摊开的手绘工业零件草图
那些被吐槽的“鬼画符”，全是踩坑攒出来的规矩
刚接触工业绘图的人，总觉得图纸上那些密密麻麻的符号是故意搞复杂：一个三角形标着Ra1.6，一个方框带着斜杠标着同轴度，还有各种指引线指到零件的角上写着“去毛刺”“倒C1角”。
纯纯的形式主义？
说真的，我刚入行的时候也这么想。不就是个铁疙瘩吗，差不多得了？直到亲眼见着因为一个没标倒角的零件，装配师傅拿着锉刀修了仨小时，手指磨得全是倒刺，才突然反应过来——这些符号哪是凭空想出来的规矩，全是之前的前辈踩过的坑，花了真金白银攒下来的经验。
你以为那个粗糙度的三角形是随便画的？标成Ra12.5的轴，表面的刀痕毛刺能把密封圈磨漏，液压系统漏得满机床都是，擦都擦不及。你以为那个同轴度的公差是故意卡精度？标个0.2mm的偏差，两个带轮转起来抖得能把皮带甩飞，产线的传送带停俩小时，等换皮带的功夫，当天的产能指标就完不成了。
所有你觉得多余的标注，背后全是真金白银的试错成本。没人会闲得没事在图上多画一个符号，每一个标记的背后，都是“上次因为没标这个，我们赔了多少钱、耽误了多少交期”的血泪教训。

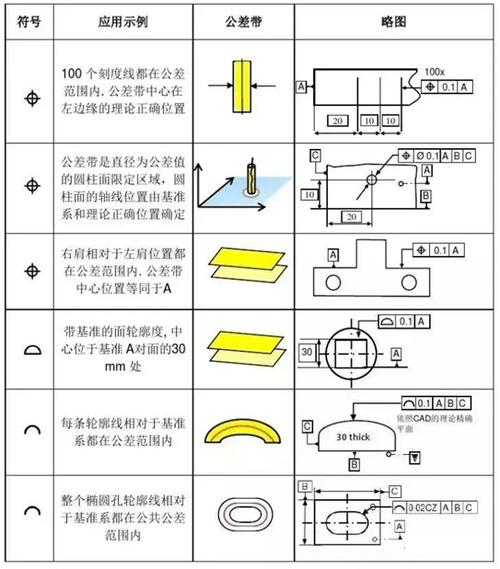

机械零件图纸上的形位公差标注特写
3D建模满天飞的现在，为什么还离不开纸质工业图
现在软件越来越先进，SolidWorks、UG建个3D模型，转个视角就能看到零件的所有面，还有人说以后2D的工业绘图迟早要被淘汰。
真到车间里转一圈就知道，根本不可能。
你想啊，车工站在机床旁边，总不能把笔记本电脑架在卡盘旁边吧？铁屑飞过来一下就能把屏幕划花，切削液溅上去，键盘全是油污，擦都擦不干净。干了二三十年的老师傅，早就习惯对着摊在旁边的A3纸找尺寸，你给他个3D模型，他转半天找不着哪个面是要车削的，反而耽误事儿。
而且3D模型根本承载不了所有的生产要求。哪个面要做超声波探伤，哪个位置要留焊接变形的余量，哪个孔要配做，这些细碎的要求，全要靠2D的工业图标得明明白白。上次我们给外协厂发了个3D模型，人家导出来的图把尺寸链搞反了，车出来的轴长度差了5mm，来回寄了两趟，光物流费就花了好几百。后来干脆把打印好的2D图跟毛坯一起发过去，再也没出过错。

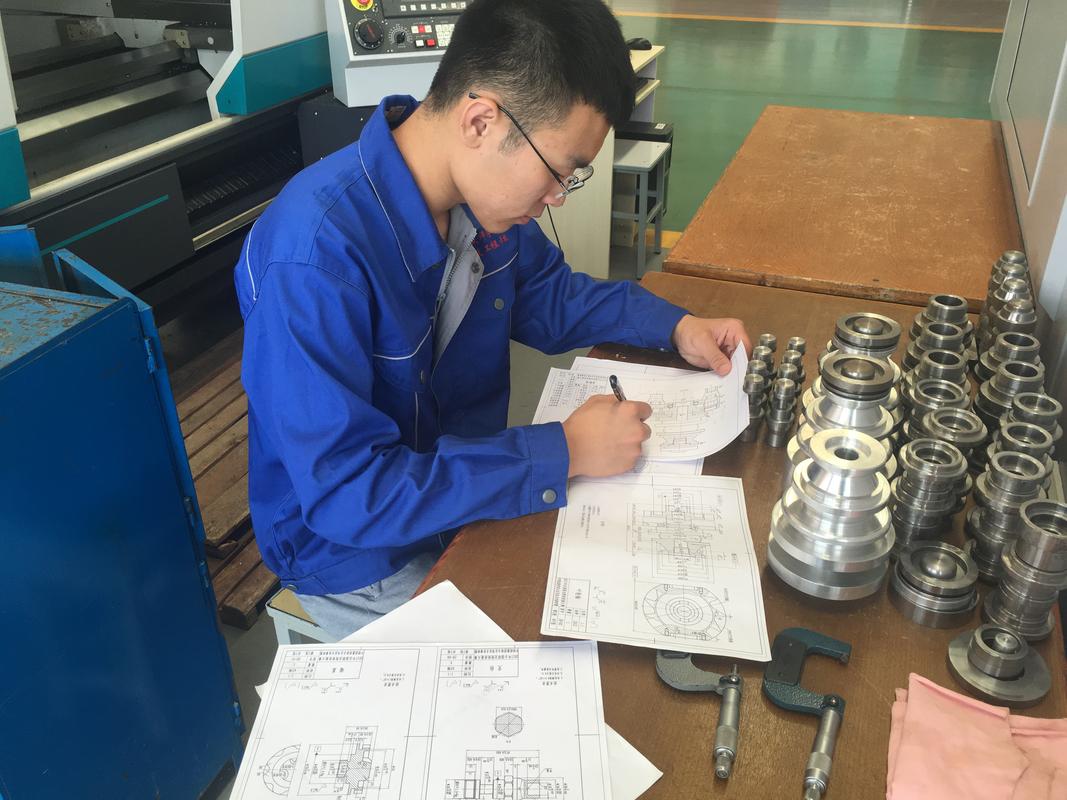

工人拿着打印好的工业图纸对照机床操作
纸质图纸的生命力，从来不是因为大家守旧。它不需要充电，不会因为软件版本不兼容打不开，铁屑和切削液溅上去擦一擦就能看，哪怕皱成一团，上面的尺寸和标记还是清清楚楚。
前几天整理办公桌，翻出来刚入行时画的第一张图，上面被师傅用红笔圈得全是印子，有的地方被红墨水洇开了，字都糊了。
现在想想，工业绘图哪有什么高深的秘诀啊。
无非是你画的每一笔，都要想着车间里那个站在机床旁边的师傅，拿着这张图，能不能顺顺利利把零件做出来，装上去，用得住。
就够了。
