说实话，干自动化这行十几年，Profibus就像个老伙计。你明明知道它有点脾气，可大部分时候还得靠它干活。今天不想讲那些教科书里的理论，就从一个现场工程师的角度，聊聊Profibus那些让人又爱又恨的事。
先泼盆冷水。Profibus虽然是西门子力推的通讯协议，但用不好照样掉链子。我见过太多车间里因为Profibus通讯中断停产的案例，原因往往不是什么高深问题，就是接线不规范、接地没做好、终端电阻没拨好。真是应了那句话——魔鬼在细节里。
一、选型坑：DP和PA，别傻傻分不清
刚入行那会儿，我也闹过笑话。以为Profibus就是一个统一的总线，结果发现DP和PA完全是两回事。💡 DP（Decentralized Periphery）是高速的，用于PLC和远程I/O、变频器之间的通讯，速率可以到12Mbps。而PA（Process Automation）是面向过程控制的，传输速率只有31.25kbps，但好处是它可以由总线供电，适合危险区环境，比如化工现场的仪表。
选型的时候千万别搞混。我见过有人把DP电缆直接接到PA接口上，结果通讯根本建立不起来。你还别说，这错误真有人犯。可能你觉得自己不会那么傻，但现实往往比剧本更魔幻。❗记住：PA用的是两线制，空闲电平是蓝红，DP用的绿紫，物理特性都不一样，接错就烧。
二、布线安装的“玄学”
很多人觉得Profibus布线和普通通讯线一样，随便扭一扭、接一接就行。大错特错！Profibus电缆必须是屏蔽双绞线，而且屏蔽层要单端接地，不是两端都接。我见过一个项目，为了省事，把屏蔽层两头都接在设备外壳上，结果地环路搞得通讯一塌糊涂。后来我们挨个站拆开重做，才缓过来。

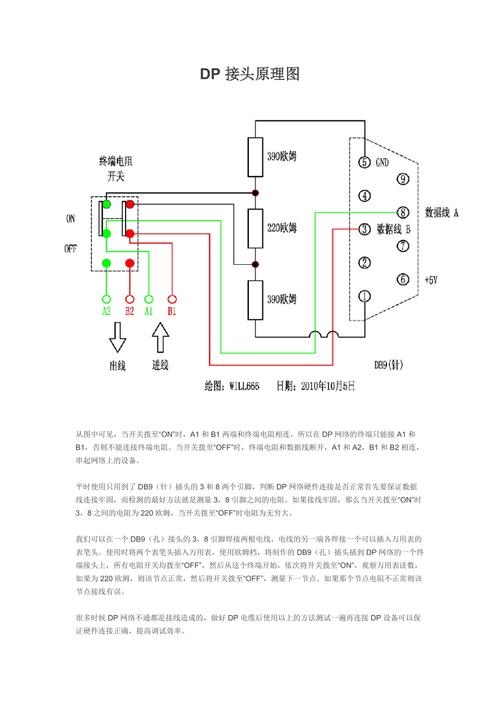

说个更玄的：终端电阻。Profibus在总线末端必须接终端电阻，而且要在通电状态下测量终端电压，确保符合预期。很多工程师图省事，直接照着图拨开关，也不量电压。那你只能赌人品了。🤔 我还记得有一次，现场通讯时好时坏，查了半天，最后发现是中间一个T型头没拧紧，接头氧化了。你说气人不气人？
问：为什么我Profibus通讯总是不稳定，偶尔还丢包？ 答：大概率是物理层的问题。你先检查所有站点的屏蔽层是否单端接地，然后测量终端电阻电压（标准是1.1V和5.5V左右），再看是不是有站点的星形拓扑而不是菊花链。另外，总线长度别太长，DP电缆每段不能超100米（12Mbps时），速度降下来可以长一些。
三、故障诊断：光看灯是不够的
当通讯真的挂了，你会看到从站模块上的BF灯闪啊闪。这时候别急着换模块，先冷静。
我用过很多诊断工具，最实用的是手持式Profibus诊断仪，能直接读出总线波形，还有干扰电平。什么？你说太贵？那至少用USB转Profibus的PC适配器，配合软件抓报文。说实话，看报文能省掉不少冤枉路。
举个实际案例：某新建产线，总线上挂了20个从站，每次生产到一半就断线。排查了三天，最后通过诊断仪发现某个从站的地址和波特率设置被别人改乱了，导致周期性报文冲突。改回来就好了。就这么简单，但你不看报文，永远猜不到。

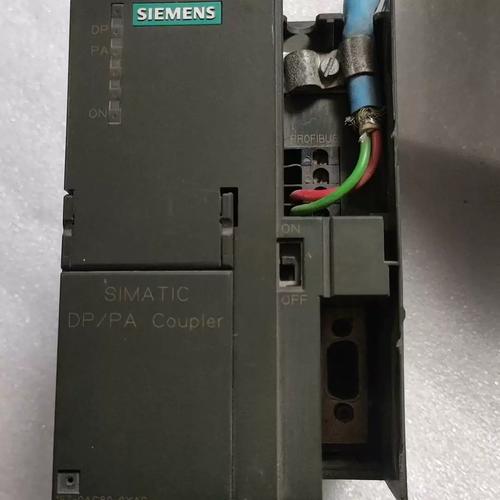

问：Profibus DP和PA可以混用吗？ 答：可以，但需要DP/PA耦合器，比如西门子的IM 157之类的。耦合器负责把DP的RS485电平转换成PA的曼彻斯特编码，并给PA总线供电。注意，耦合器下面的PA总线段长度有限制，而且只能支持有限的PA从站数量。混用之前一定要算好功耗和电流。
四、未来：Profibus还能活多久？
说实话，现在新项目都推荐PROFINET了，以太网直通，速度快，调试方便。但老厂里的设备还在用Profibus，你不可能把整个工厂翻新一遍。所以你会看到一种尴尬的现状：新老设备并存，用网关把Profibus转成PROFINET。
但换个角度想，Profibus胜在稳定和简单。对于低速、几百米的分布式I/O场景，它比以太网更皮实。以太网终端电阻、接线要求也高，但管理起来更透明。🤷♂️ 反正我不觉得Profibus会很快消失，毕竟备件和存量市场大得惊人。
问我推荐哪个？如果你搞改造，能用PROFINET尽量上PROFINET；如果客户指定Profibus，那就老老实实按规矩来。记住：规范接线永远比技巧重要。
最后说一句，别嫌我啰嗦。无论什么总线，电气基础通了，剩下的就是调试功夫。多积累现场经验，比什么都强。
