前段时间厂里接了个6061铝合金外壳的活儿，客户要求硬质阳极氧化，膜厚50μ。结果第一批出来，表面全花了。真的很头疼。后来排查发现是电流密度没控制好——前30秒直接给了3A/dm²，瞬间烧蚀。这事让我意识到，很多老师傅对阳极氧化的参数理解其实挺模糊的，今天干脆把这些年踩过的坑捋一捋。
一、先搞清楚硫酸浓度和温度的影响
常规硫酸阳极氧化，浓度通常在15%-20%之间。但你要做硬质氧化，浓度得降下来，10%左右。为什么？因为浓度高了，溶解速度大于生成速度，膜层长不厚。温度呢？常温氧化容易起粉，温度高了膜层疏松。硬质氧化温度要控制在0-5℃。千万别信某些供应商说的“常温硬质氧化”，那多半是扯淡。我见过最高纪录，25℃做的所谓硬质，膜厚根本到不了45μ，一磨损就露白。
还有电压。硬质阳极氧化需要逐步升压，不然容易击穿。一般从10V开始，每分钟升2-3V，最后到80V甚至更高。但电压升太快，就会像我前面说的，烧蚀。😓
二、电流密度——核心中的核心
电流密度决定了膜层的生长速率和致密性。普通阳极氧化用1-2A/dm²，硬质氧化需要2-4A/dm²。但重点在于初期电流的控制。设备刚启动时，工件表面状态不均，瞬间大电流会直接导致局部过热。所以最好先用小电流预氧化1-2分钟，让膜层均匀成核，再逐步升至设定值。另外，挂具接触不良也会造成电流波动，那几颗螺丝钉，每次都要检查啊。
再说说电流波形。现在的整流器很多带脉冲功能，但真正用的好的不多。脉冲电流能改善膜层均匀性，尤其对复杂形状的零件。不过，脉冲参数的调节需要经验，不是随便设个占空比就行。我常用的参数：频率100-200Hz，占空比30-50%。具体还得看槽液状态。
三、槽液维护和杂质离子的影响
很多人以为阳极氧化槽液就是硫酸加水，定期补就行。太天真了。铝离子浓度，氯离子浓度，你知道怎么控制吗？铝离子过高，膜层会变得不透明，发灰。一般铝离子控制在5-15g/L，超过20g/L就要部分换液。氯离子呢？超过0.2g/L就会产生腐蚀点。解决方法是定期分析，加去离子水调整，必要时用离子交换树脂处理。

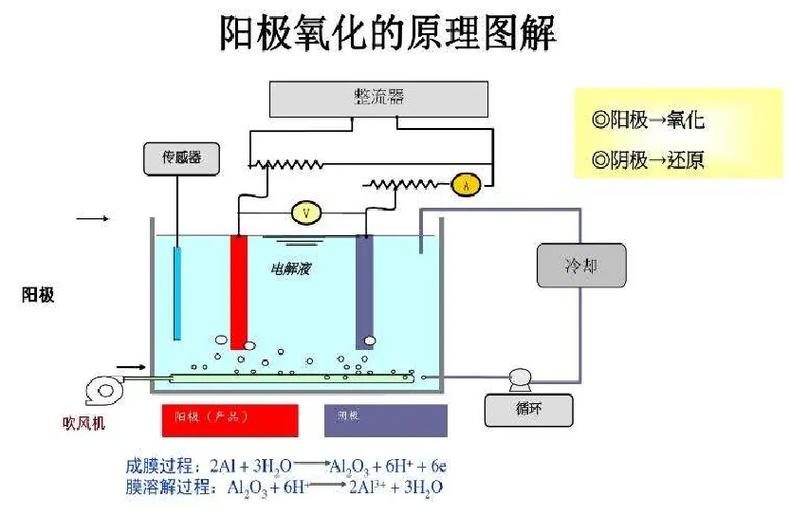

另外，槽液温度不均匀也是大坑。有些工厂为了省电，只在槽子一端装个冷冻盘管，结果槽液温差超过2℃，出来的氧化膜厚度差异明显。强烈建议加循环泵和喷流管，让槽液流动起来。别舍不得那点电费。
💡 小提示：搅拌不充分导致的膜层色差，常被误诊为染料问题。先检查搅拌，再换染料。
四、封孔工艺——很多人忽略的最后一步
膜层是疏松的，染色后必须封孔。常规沸水封孔（纯水，95-100℃，纯度>5MΩ·cm）没什么技术含量。但硬质氧化后，由于膜层致密，封孔时间要适当延长。另外，低温封孔剂效率高，但注意氟离子残留——对后道涂装附着力影响很大。我吃过一次亏，用了便宜的封闭剂，结果喷漆全部起泡。生产上建议做盐雾试验验证封孔质量。
五、常见缺陷与排查
当面做线上技术支持时，最常被问的就是“氧化膜发白”“有黑点”“尺寸超差”。这里列个表吧：
- 发白：槽液温度过高、硫酸浓度过大、电流密度过小。
- 黑点：铝合金中析出相被溶解、氯离子污染、前处理残留。
- 膜层脱落：除油不彻底、碱蚀过度、表面钝化。
- 尺寸超差：氧化期间膜层增长（一般膜厚的一半是增长量），阳极氧化时间没算对。
其实很多缺陷的根子都在前处理。前处理表面活性剂没洗干净，后面全白费。用压缩空气吹干后，还要检查有没有水渍。
六、问与答（Q&A）
问：硬质阳极氧化膜层能达到多少硬度？维氏硬度350以上？为什么我测出来只有250？
答：硬度与合金成分有关。6061一般能到300-400HV，但纯铝或含铜高的铝合金硬度会偏低。还有，测试方法也影响结果——用载荷太大，基体变形会影响读数。建议用50gf或100gf载荷，表面打磨后测。
问：阳极氧化后能不能做焊接？或者激光打标？
答：氧化膜是非导电的，焊接肯定不行，必须先把局部膜层去掉。激光打标倒是可以，二氧化碳激光能烧掉膜层形成标记，但要注意颜色变化。光纤激光对氧化膜作用有限，别买错了设备。🙄
七、总结——不，是随想
其实阳极氧化这活儿，参数不是死的。每批材料牌号不同，状态（T6还是T4）不一样，表面状况随时在变。老手最大的本事，就是能从膜层颜色、槽液状态、甚至气泡密度里判断出问题。我们厂现在规定，每两小时测一次槽液，尺寸大件必须带样件试产。
写这篇东西，纯粹是因为踩坑太多次。如果有同行遇到类似问题，希望这些经验能帮你少走弯路。数据都是实践过的，当然，你的设备可能跟我不同，那就微调吧。
最后说一句：别迷信那些所谓“独家配方”，阳极氧化的底层逻辑就是平衡生长与溶解，掌握这个，你就掌握了所有工艺的核心。
