我刚上周去珠三角一家工厂调新投产的包装线，甲方老板拉着我，对着刚拆下来的三个烧黑的软启动器叹气，说三十多万的改造成本，就因为一开始电气设计漏了点事儿。
别拿画图当电气设计，这完全是两码事
很多刚入行的新手，甚至不少开小加工厂的老板，都觉得电气设计不就是画两张原理图，拼个CAD柜子布局图，出个BOM表就完事？不对。
我见过最离谱的，刚毕业半年的小孩接私单，给一条连续运行的输送线做设计，算额定电流的时候，只给了10%的余量，连夏天车间40度的环境温升都没算进去，结果投产第一个月，连烧三个软启动，换电缆又花了小十万，甲方老板脸都绿了。
工业输送线电气设计控制柜现场接线图
问：做电气设计的时候，功率余量到底留多少才合适？
答：这个真别死背课本上的固定数值，得看场景。户外高温、每天24小时连续运行的设备，最少留35%以上的余量都不过分；偶尔才启停一次的辅助开门、顶料机构，留15%就够了。还有带变频器的回路，电缆余量一定要再加10%，谐波产生的额外发热，比你想的夸张得多，别等绝缘烤坏了才回头改。
说实话，太多人把电气设计等同于画图，实际上从负荷计算、器件选型到走线布局，每一步都要结合现场情况调，哪是套个标准图就能解决的。
现场永远比图纸复杂，电气设计必须留冗余
我干了快二十年电气，最大的感悟就是，从来没有哪一个项目能完全按照图纸走。
天天坐办公室画图的设计师，根本不知道车间里是什么环境。南方有回南天的凝露，北方有冬天的低温，粉尘车间到处飘的金属碎屑，重型设备开机就是八级震动，哪一样没考虑到，都是坑。
之前有个客户找过来救场，设计师把PLC模块直接固定在冲压机旁的柜子侧板上，连个减震垫都没加，结果三个月不到，一半端子震松了，连续停机两天，赶不出来订单赔了客户八十万，说出去谁信？

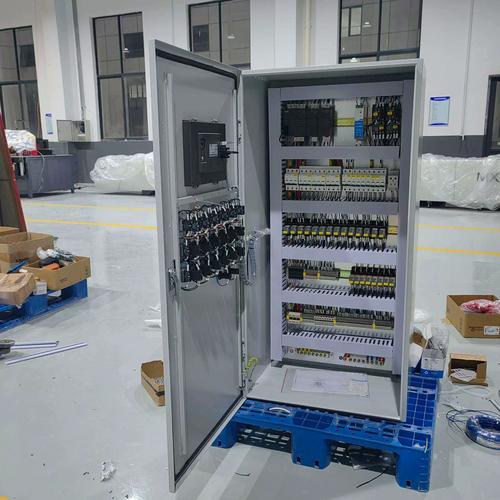

工业冲压车间电气PLC控制柜减震安装示意图
问：除了功率，电气设计的冗余还要考虑哪些地方？
答：真的太多了，最容易漏的就是备用IO点，不管你算出来刚好需要多少点，一定要留15%到20%的备用点，后期改工艺加传感器加气缸，你不用拆了整个柜子重新排线改端子。还有端子排，哪怕刚好够用，也得留至少十个空位，后期临时加个中继、加个电源插座都方便。还有总电源，算出来总功率5kw，你就选个10kw的开关电源，也就贵两三百块，后期加个扫码枪、加个工业相机，不用换电源，太省心。
别嫌留冗余浪费钱，后期改一次的成本，比你前期多花的那点材料钱贵十倍都不止。
合规性是底线，别抱着侥幸省成本
合规性是底线，别抱着侥幸省成本
现在很多甲方砍预算，第一个砍的就是电气设计的费用，觉得不就是几张纸吗，能值几个钱？还有不少设计师为了接活，顺着甲方的意思，该有的合规配置能砍就砍。
上个月我接触的一个案子，厂区做扩建，电气设计的时候为了省两万块，整个厂区的配电房没装浪涌保护器，结果夏天一个雷打下来，半个厂区的电气柜全烧了，保险公司一看设计不符合规范，直接拒赔，几百万的设备说没就没了，找谁哭去？
💡 几个实实在在的提醒：
✅ 涉爆粉尘、易燃易爆车间的电气设计，必须严格走防爆标准，别用普通控制柜蒙混过关，整套防爆下来也就多几万，出事就是大事。
❗ 控制系统接地和动力接地必须分开走线，千万别图省事共一根接地排，电磁干扰起来，设备动不动误动作，你修半个月都找不出问题在哪。
✅ 所有的低压回路短路保护，一定要算清楚分断能力，别随便换大一号的空开凑数，分断能力不够，短路直接炸柜，真的会出人命。
不过话说回来，现在行业卷成这样，很多人都在比谁价格低，没人比谁做得细。可电气设计这行，就是差一点，出大问题。你偷一点懒，少算一个参数，漏一个配置，最后埋的雷，不知道什么时候就炸了，炸的都是甲方的钱，砸的都是自己的招牌。
