我干注塑机结构配套快十八年，见过太多项目，原理图画出来漂漂亮亮，上机试模问题堆一堆。改起来拆油箱改管路，动辄十几万的成本扔进去。说几个只有一线才懂的门道，给做中小吨位注塑机液压设计的朋友提个醒。
液压油温偏高，真的都是泵阀的锅？
很多新手做设计，拿到参数第一反应就是选泵选阀，算额定工况的流量压力，转头就把发热量算漏了。

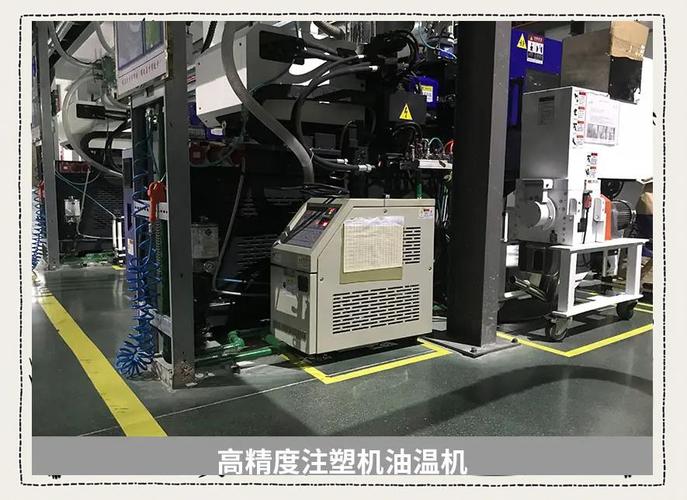

中小注塑机液压系统油温测试现场图
问：我们按手册算出来总发热量明明符合油箱散热能力，为什么实际生产油温总是超80℃？
答：你算的是整个周期的平均发热量吧？有没有单独算锁模保压阶段的溢流损耗？中小吨位注塑机一大半还在用成本更低的定量泵系统，保压的时候只需要几兆帕的压力维持锁模，九成的流量都从溢流阀走，全部变成热量散在油箱里。这部分损耗不单独拎出来算，油箱选小一圈，南方夏天不开车间空调，不到一个小时油温就能冲破90℃，密封圈软化，泵内泄漏变大，进入恶性循环。
还有一个容易忽略的点，吸油管路的阻力。很多人选油管只看通径够不够，不算吸油流速，吸油真空度超过0.02MPa之后，泵本身的内耗就会陡增，发热量蹭蹭往上涨。
说实话，去年接过一个宁波的整改单，老板为了省成本，硬生生把设计好的油箱砍了三分之一容积，说留更多空间装其他部件。结果试生产半个月，换了两批密封圈，泵也烧了一台，最后还是乖乖换了大油箱，前前后后花的钱，比当初省的多十倍。
锁模精度不稳定，病根在液压回路设计
客户投诉锁模窜动、产品飞边，调了半天比例阀也没用，多半不是阀的问题，是回路设计错了。

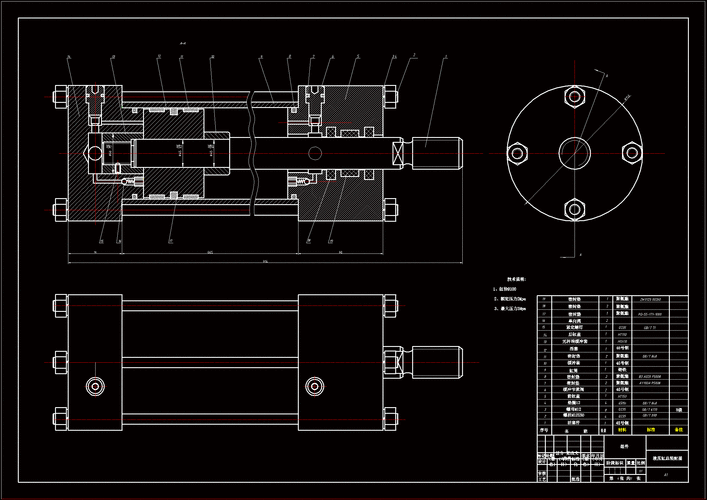

注塑机锁模液压缸结构装配图
问：为什么低压护模的时候，锁模油缸动作总是卡顿，经常误触发停模报警？
答：这问题十有八九是节流阀的位置放错了。很多新手做液压设计，习惯把节流阀放在比例方向阀的进油侧，低压小流量工况下，节流阀的流量特性本身就不稳定，压差一变流量就飘，油缸动作自然就一卡一停。正确的做法是把流量调节元件放在出油侧，或者直接选带低压补偿的比例阀，成本加不了多少，能解决百分之九十的卡顿问题。
开合模终点的缓冲也是重灾区。很多人觉得只要油缸端部加个缓冲柱塞就够了，根本不做液压预减速回路。快到行程终点的时候，几十吨的惯性冲力全部砸在模板和导柱上，用不到一年，导柱就磨偏了，锁模间隙越来越大，精度自然掉的飞快。
别不信。我见过做日用品注塑的客户，一台机不到两年，锁模间隙大到能塞进去一张身份证，飞边厚到要人工修半天，就是当初省了预减速回路的那几千块成本。
压缩成本时，这些液压设计环节绝对不能砍
压缩成本时，这些液压设计环节绝对不能砍
现在行业卷，订单价格压的低，所有人都在找地方砍成本。但有些地方，真的砍不得。
💡 蓄能器不能砍。快速开合模的机型，靠油泵单独供流量，泵要长期满负荷运行，不仅费电，寿命直接砍一半。加个隔膜式蓄能器，几百到一千多块，能帮泵扛住峰值流量，寿命能多两三年，还能省不少电。
❗ 吸油过滤器不能砍。我见过有人为了省百八十块，把吸油过滤器拆了，直接让油进泵，不到三个月，泵就磨坏了，换个泵大几千出去，图啥？
✅ 油温传感器不能砍。几十块钱的零件，超温了自动报警，提醒你清理散热器或者检查冷却系统，能避免好多因为高温导致的密封失效、油液变质问题。
真的。
别贪小便宜。
不过话说回来，也不是所有配置都不能砍。比如有些厂家非要给十几吨的小注塑机加个三级过滤，其实完全没必要，回油加个精滤就够了，多余的配置只会增加阻力，反而增加发热量。
还有密封件选型，液压设计的时候别只对照沟槽尺寸选，一定要匹配你的液压油类型。用合成酯液压油就别选最便宜的丁腈橡胶密封，不到三个月就溶胀漏油，换成氟橡胶才几百块，能用五六年。
干液压这行，从来不是把原理图拼对就行。你多算一次发热量，多核对一个阀的安装位置，就能给后面省好多事。对吧？
