2026-08-24 10:50:48 作者：网编
分类：文章
很多做无损检测的新手，上来就盯着射线、超声，觉得那才是高大上的技术。很少有人把渗透检测当回事。对吧？
我干了快二十年机械制造检测，见过太多因为小瞧渗透检测翻船的项目。说出来你可能不信，某电厂一台新建的锅炉，就是因为焊口的表面微裂纹没查出来，运行三年泄漏，停机检修花了上千万，远超过整个锅炉检测费用的总和。
为什么渗透检测是表面缺陷的“最后一道防线”
说白了，渗透检测的原理一点都不复杂，就是靠毛细作用，把带染料或者荧光物质的渗透液，吸入工件表面开口的缺陷中，去除表面多余的渗透液后，再用显影剂把缺陷里的渗透液吸出来，就能清晰显示出缺陷的形状和位置。
工业工件渗透检测现场操作图
哪怕是微米级的开口裂纹，只要渗透时间足够，都能被抓出来。这是很多其他无损检测技术做不到的。超声检测对近表面的微小缺陷，很容易被表面杂波掩盖，根本分不清是缺陷还是工件表面不平整。射线检测对平行于射线方向的平面裂纹，灵敏度低到离谱，十有八九漏检。
问：渗透检测能不能检测工件内部的缺陷？
答：绝对不行。它的原理就决定了，只能查开口到工件表面的缺陷，封闭在内部的缺陷，哪怕离表面只有零点几毫米，渗透液进不去，就不可能显示出来。别信一些厂商吹的“深层渗透”，那都是割外行韭菜的噱头。
问：渗透检测对工件的材质有要求吗？
答：只要是非多孔性固体材质都能用。不管是碳钢、合金钢，还是不锈钢、铝合金、钛合金，甚至陶瓷、硬质合金，都能做。但如果是疏松铸铁、粉末冶金这种本身多孔的材料，表面多余的渗透液根本擦不干净，整个工件都会被染色，根本分不出哪是缺陷，所以不适用。
新手做渗透检测最容易踩的那些坑
别觉得渗透检测简单，喷一喷擦一擦就完了。这里面的细节差一点，结果差十万八千里。我整理了几个最常见的坑：
❗ 预处理不到位
工件表面的油污、油漆、氧化皮、焊渣，不打磨清理干净，油污会直接堵死缺陷开口，渗透液根本进不去，百分百漏检。我刚入行那年，给一个汽轮机叶片做检测，嫌打磨麻烦，留了一点氧化皮在表面，结果一条两毫米长的热疲劳裂纹直接漏检，差点捅了大篓子，现在想起来还后背发凉。
💡 渗透时间不够
很多人赶工期，渗透个三五分钟就开始水洗乳化，那怎么可能？渗透液要靠毛细作用进去，天热的时候至少要等10分钟，天冷温度低，渗透液粘度高，最少15分钟打底，急不得。
❗ 乳化过度
用水洗型渗透检测的时候，乳化时间一定要卡准，多个三五秒，乳化剂就可能把缺陷里的渗透液带出来，显影出来就是淡淡的虚痕，根本看不清，直接漏检。
渗透检测缺陷显影效果图好坏对比
💡 显影层喷太厚
新手怕看不清，哐哐喷半厘米厚的显影剂，直接把细小缺陷给盖住了，白忙活。正确的做法是离工件30厘米左右，快速扫一遍，薄而均匀就行。
❗ 环境不达标做荧光渗透
荧光渗透的灵敏度比着色高好几个等级，但对环境要求高，黑光灯的紫外线强度要够，暗室里的背景照度不能太高，不然弱荧光的小缺陷根本看不见，白瞎了高灵敏度。

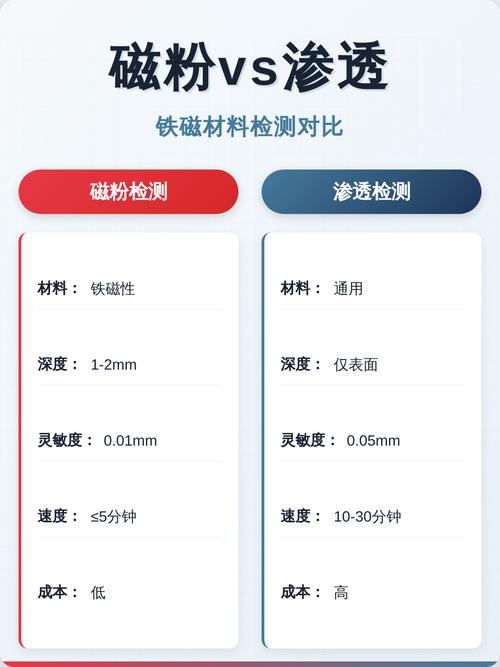

渗透检测和磁粉检测，该怎么选？
渗透检测和磁粉检测，该怎么选？
很多刚接触无损检测的人，都分不清楚这两种都是表面缺陷检测的技术，到底该用哪个。说实话，分清楚其实很简单，记两点就行。
第一，看材质。磁粉检测只能用在铁磁性材料上，也就是钢铁、镍合金这类能被磁铁吸住的材料。如果是不锈钢、铝合金、铜合金、钛合金这些非铁磁性材料，磁粉根本吸附不上去，直接废掉，只能用渗透检测。
第二，看需求。磁粉能检测出离表面几毫米的近表面皮下缺陷，渗透做不到，所以如果工件有近表面缺陷检测需求，又是铁磁性材料，选磁粉没问题。如果只需要检测表面开口缺陷，或者是非铁磁性材料，直接选渗透。
不过话说回来，渗透检测的便携性真的吊打很多检测技术。一套便携着色渗透检测套装，也就几百块，揣在包里就能去现场，爬反应器、爬锅炉，不需要电源，不需要额外设备，做在役检测太方便了。
但要提醒一句，渗透检测的废液大多含有有机溶剂、重金属染料，不能随便乱排，现在环保查得严，处理不好罚款够你喝一壶的，千万别图省事乱倒。
干机械这行，从来没有什么“不重要的小技术”。渗透检测看起来门槛低，操作简单，可它就是能挡住很多要命的风险。把细节做足，别偷懒，比什么都强。
免责声明：市场有风险，选择需谨慎！此文仅供参考，不作买卖依据。如有侵权请联系删除。
文章名称：渗透检测：工业无损检测中被低估的表面缺陷捕手
文章链接：https://m.zystgy.cn/a/57660
