你们有没有遇到过这种情况？明明射线检测底片上一片片黑乎乎的，你拿着放大镜看了半天，愣是分不清那是气孔还是夹渣。我年轻时候就干过这蠢事，为了一个缺陷评级跟老师傅吵了半宿，结果人家拿手电筒一照，说“你眼睛长歪了吧”，我这才发现是自己看反了。打那以后我就明白，射线检测这事，不是按个快门拍张片子那么简单的。
说实话，干了二十多年无损检测，我经手过的射线检测项目少说也有上千个。从最早的胶片照相，到后来吃香喝辣的平板探测器，设备是越来越高端，但坑也是一茬接一茬。今天这篇文章就专门聊聊工业射线检测，尤其是焊缝这方面——你要是新手，能少走不少弯路；你要是有经验的，看看有没有共鸣。
射线检测到底在做什么？别把底片当照片
很多人一听到“射线检测”，第一反应就是拍X光片。对，但不全对。射线检测的本质是利用X射线或γ射线的穿透能力，在射线经过不同厚度或密度材料时产生不同的衰减，从而在接收介质上留下灰度差异。焊缝里的气孔、夹渣、裂纹，因为材质密度和基体不同，就会在底片上形成黑度差。你看到的不是一张“照片”，而是一张密度的投影图。

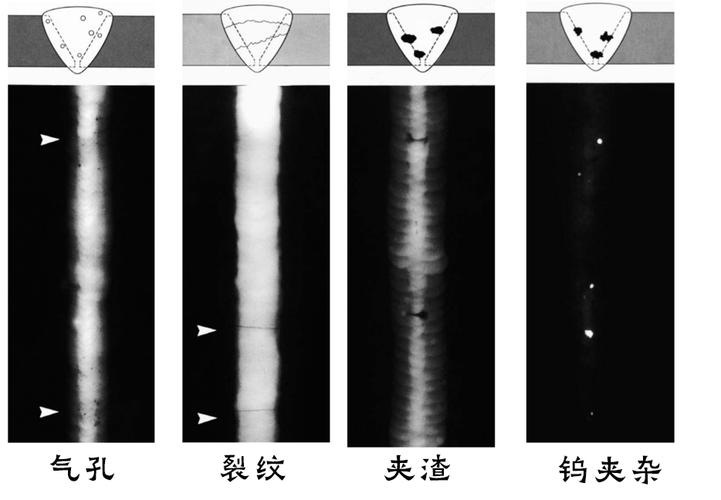

所以别指望底片跟高清照片一样一目了然。你得学会看黑度、取向、形状、位置、分布。举个例子，气孔在底片上通常是圆形或椭圆形黑斑，边缘平滑；但夹渣就没那么规矩了，形状不规则，黑度也不均匀。裂纹就更邪门，往往是细线状，还可能拐弯抹角。新手看着都像，老手一看一个准。
这里我得吐槽一句，现在不少年轻人拿着数字成像设备，觉得图像可以随便调亮度对比度，就看不上基础知识了。我告诉你，基础判断能力永远是保命的。设备能帮你增强图像，但没法替你判断缺陷性质和级别。你脑子里没谱，屏幕亮多少个灰阶都没用。
你真的需要DR吗？别盲目上设备
这两年DR（数字射线检测）火得不行，动不动就听人吹“告别胶片、降本增效”。我不否认DR确实方便，出图快、可存储、能后期处理，但你要是一个小作坊，一个月就拍百八十张片子，我真劝你别跟风。一套数字平板探测器少说几十万，加上防护和工装，够你烧好几年的胶片费用了。而且DR对环境要求苛刻，温度、湿度、震动都会影响成像质量。别被供应商那套“一劳永逸”的销售话术忽悠了。
你要真上了DR，也得留个心眼。DR的像素尺寸、对比度分辨率、动态范围这些参数，直接关系到你能看清多小的缺陷。比如检测厚度不均的对接焊缝，你要是用像素尺寸过大的探测器，小裂纹可能直接被滤波滤没了。你得根据你的工件材质和壁厚去选探测器，不是越贵越好。
射线检测的常见误区，你中了几个？
❌ 误区一：射线能量越高越好？
这是大错特错。射线能量越高，穿透力越强，但同时感光材料上的有效对比度会下降，小缺陷反而显示不出来。你得找一个穿透力和灵敏度的平衡点。一般根据工件厚度选管电压，比如10mm以下钢材，160kV足够了；你打到220kV，反而把气孔给“晃”没了。
❌ 误区二：底片黑度越深越清晰？
不对。黑度太高或太低都会降低观片效果。标准要求黑度通常在2.0到4.0之间，你得学会用黑度计去校准。我见过有人喜欢把片子洗得乌黑发亮，结果一边骂设备不行一边看瞎了眼。
❌ 误区三：裂纹必须沿射线方向才能检出？
这话得看情况。对于平面状裂纹，确实需要有角度错位才能形成影像。但这并不是说你会漏检，合理的透照布置会让你覆盖到所有危险截面。你真正要注意的是那些平行于射线方向的裂纹，这时候可能找不到。
问：X射线和γ射线到底怎么选？
答：就这么跟你说吧，X射线是电子加速产生的，可以控制能量，灵敏度高，如果条件允许，优先选X射线。γ射线用的是同位素（比如铱192、硒75），不用电，适合狭小空间和野外作业，但能量固定，灵敏度相对差一些。我之前在船厂干过一条管径特别小的焊缝，X机塞不进去，最后只能上γ源，注意透照时间计算得精确到秒，否则底片不是过曝就是欠曝。
问：为什么有人拍出来的底片老是灰蒙蒙的？
答：这通常就是三个原因：一是显影液温度或浓度不对，胶片时代最头疼的就是这个；二是射线散射太严重，没开准直器或者后面没加铅板；三是暗室处理时红灯太亮，或者胶片受潮。DR时代倒是省了暗室，但探测器如果一直在自然环境下暴露，也很容易产生灰雾，记得每天做校准。

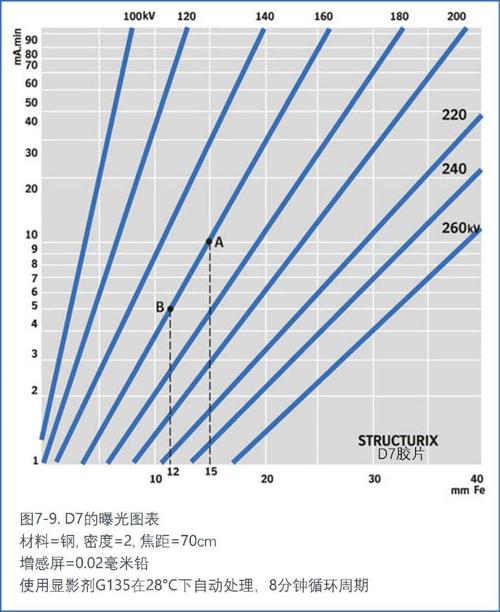

曝光曲线：你以为你懂，其实你连做都没做过
别的我不说，就问你最近一次标定曝光曲线是什么时候？很多人的习惯是打几块试块、看个黑度差不多就开干了。但你用什么条件？电压？电流？焦距？曝光时间？这些参数不是拍脑袋定的。曝光曲线是从试块上一点点做出来的，每台设备、每种胶片、每种增感屏组合，都有对应的曲线。你图省事，结果是实际厚度变化时你不知道怎么调参数，然后片子报废了又怪设备。
记住了，现场如果只是轻微变化厚度，你可以用曝光因子公式估；但你要拍的是重要承压部件，那你必须查曲线。别嫌麻烦，这叫专业。
💡 小技巧：做曝光曲线时，至少取5个厚度点，每个点拍三张片子取平均值，这样才可靠。我见过有人只打一个厚度就敢画一条直线，纯属开玩笑。
从胶片到DR，你适应了吗？
我承认我这人怀旧，用了二十多年的暗室和洗片机，那种药水味我已经闻习惯了，甚至觉得有安全感。但时代在变，CR（计算机射线成像）和DR确实带来了翻天覆地的变化。CR有点像老式扫描仪，用IP板代替胶片，还需要激光扫描读出图像；DR则是直接转换成数字信号，实时出图。现在还有什么双能减影、相位对比成像，真是眼花缭乱。
不过话说回来，就算你用上了最先进的DR，你的脑袋也得先进起来。我见过不少同行，用着几百万的设备，却依然在凭感觉判伤，甚至连标准里的验收级别都没搞懂。这让我怎么说呢，就像开了辆法拉利，非要在泥巴路上踩油门，浪费啊。
问：无损检测人员考什么证最有用？
答：国内是市场监管总局颁发的RT（射线检测）证，分I、II、III级。I级就是操作员，能干活但没资格独立评片；II级是工程师，可以独立评片和签报告；III级是高级专家，能编写工艺和仲裁。你要是真想入行，直接奔II级去考，别听培训机构忽悠说什么“包过”，那都是骗钱的。
问：现在胶片是不是要被淘汰了？
答：短期内不会。虽然DR和CR是大趋势，但很多老企业在用的标准、验收规范里，胶片记录仍然作为法定存证手段。尤其是航空、核电这些领域，底片的可追溯性和稳定性还是数字图像替代不了的。所以做这行，你最好胶片和数字都精通，精通的人才多值钱，对吧。
最后说点真心话
射线检测这个活，枯燥、繁琐、还吃力不讨好。但每次在现场闷着头干完一大片焊缝，晚上对着观片灯看到那些形状各异的缺陷影像，心里还是会有一种说不出的踏实感。可能这就是技术人的执念吧。
你要是刚入行，记住：多干、多看、多问、多质疑自己。别迷信设备，也别盲目相信老师傅——包括我。任何一种检测方法都有它的盲区，射线检测也不例外。但只要你把基本功练扎实，把标准吃透，那些难题总有办法解决。
好了，就说这么多。下次你要是有个拍片的问题，随时来问我，我要是喝酒了准回你更痛快。
