干这行二十年，我见过太多设备因为一颗螺丝报废。别笑，真的。工业紧固件看着不起眼，但它是整个机械结构的命根子。今天不聊那些教科书上的大道理，就说说实际选型、安装和维护里那些让人头大的事。
紧固件不是标准件这么简单

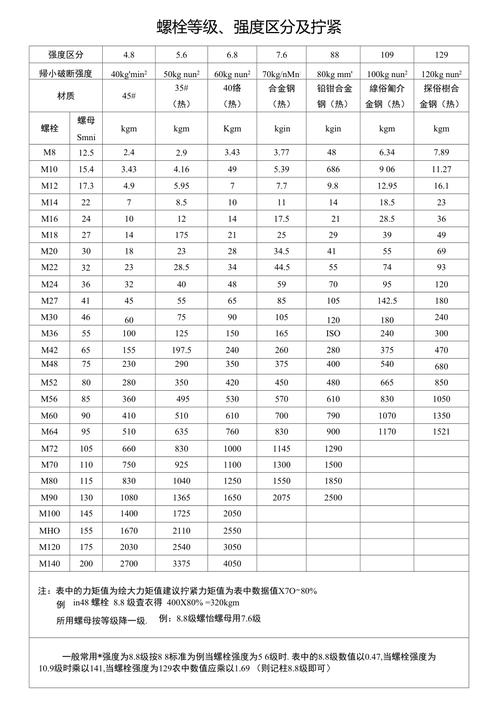

很多人觉得紧固件就是螺丝螺母，去五金店按尺寸买就行。错。大错特错。同样的M8螺栓，有4.8级、8.8级、10.9级、12.9级，抗拉强度差着好几倍。你用普通螺栓去锁振动筛，不松才怪。
说个我自己的事。早年在造纸厂，压榨辊轴承座螺栓总是断。换了三个品牌的所谓高强度螺栓，还是断。后来一查，安装扭矩没按规范来，弹性变形和塑性变形的临界点都没搞清楚。拧得太紧，螺栓直接屈服了；拧得太松，预紧力不够，交变载荷下疲劳断裂。所以，紧固件的核心不是螺纹配合，是预紧力控制。
再说材料。304不锈钢听起来很牛吧？但在高温环境下，它容易发生晶间腐蚀。还有氢脆——高强度螺栓电镀后不除氢，用不了多久就可能脆断。这些坑，设计图纸上根本不会写。
💡 实战建议：选型时别只看尺寸和强度等级，要确认材质牌号、表面处理、螺纹精度和扭矩要求。尤其对于重载设备，一定要做扭矩-预紧力校验。
螺纹锁固胶和防松螺母，哪个更靠谱？
这是老生常谈，但真的得说。螺纹紧固件最怕的是松动。振动、冲击、温差变化，都会让预紧力慢慢丢失。我见过把弹簧垫圈当万能法宝的，也见过用双螺母还出问题的。

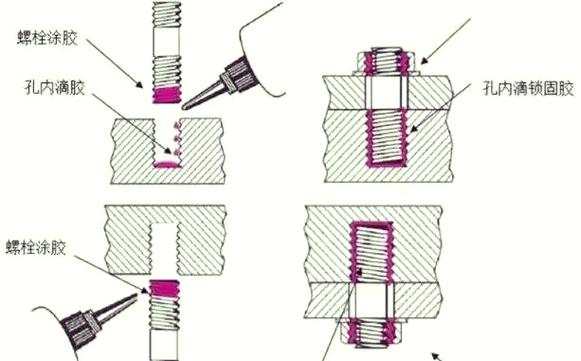

实际上，弹簧垫圈在振动环境下防松效果非常有限，尤其是高强度螺栓，它的作用甚至可能适得其反——因为垫圈开口处的应力集中。更靠谱的是尼龙锁紧螺母、全金属锁紧螺母或者涂抹厌氧型螺纹锁固胶。对了，还有施必牢这种特殊螺纹结构，不过价格贵，一般场合用不上。
✅ 我的习惯：凡是承受动态载荷的连接，优先用涂胶+机械锁固的组合。在风电、轨道交通这些行业，这是标准操作规程。
问：螺纹锁固胶会不会让螺栓难以拆卸？ 答：会，但分型号。蓝色低强度胶水（比如乐泰243）可以用普通工具拆卸，红色高强度（比如271）就需要加热或大扭矩。选型时根据你是否需要定期维护来定。一般来说，轴承座之类需要检修的部位用中等强度，轻易不拆的用高强度。
异形紧固件：从铆钉到卡扣，别忽略非标准件
螺栓螺母之外，紧固件家族还庞大得很。铆钉、销、键、卡扣、膨胀螺栓……每一种都有它的脾气。
比如拉铆螺母，在薄板金属框架上非常好用，但选型时要注意板材厚度和拉铆枪的行程。还有弹性圆柱销，它能抗冲击和振动，但配合孔的精度要求高，否则会滑落。
说实话，很多时候设备异响，最后查出来就是某个弹性卡箍松了。那种C型卡簧，安装时要用专用钳，为了省事有人直接用一字螺丝刀撬，结果卡簧变形，飞出伤人。要命的是，这类非标件往往没有明确的更换周期，全靠经验。
❗ 提醒：凡是受力或参与定位的销、键，拆卸后必须检查磨损和变形，不要图省事直接复装。
紧固件的安装与维护，必须较真
好马配好鞍，好螺栓也要配好工具。扭矩扳手，你校准过吗？气动冲击扳手能控制扭矩吗？手动加力杆，你知道你在加多少力吗？
我见过很多工厂，扭矩扳手买来就没校准过。误差超过±10%很正常。另外，交叉拧紧的顺序很重要，特别是在法兰等圆形连接上。必须对角分步预紧，循环两到三次，再达到最终扭矩。别一上来就大力出奇迹。
还有润滑。螺栓拧紧前抹一点润滑剂，能减小摩擦系数，但这也意味着同样的扭矩，产生的预紧力会比干摩擦更大。如果不做调整，可能过载。所以润滑状态必须在工艺文件中明确规定。
问：如何判断螺栓是否到了更换状态？ 答：最简单的方法——看螺纹是否变形，有没有裂纹（最好做磁粉检测），还有尺寸是否缩颈。对于高强度螺栓，如果发生过一次屈服，哪怕外观没变化，建议也换掉。因为它的抗疲劳性能已经大打折扣。
环保与成本：紧固件的小钱不能省
最后说点现实的。质量好的紧固件单价可能比劣质品贵50%，但算上停机损失、安全事故、维修人工，其实好产品反而更省钱。紧固件在整机成本中占比很低，但它的失效后果可能被放大千倍。
环保方面，镀锌工艺已经淘汰了大部分六价铬钝化，现在都用三价铬。但如果你买到的紧固件颜色特别鲜艳，要警惕是不是用了不合规的劣质电镀。记住一条：紧固件不是越便宜越好，也不是越硬越好，合适才是最好。
干了这些年，最大的感受是：选紧固件就跟选对象一样，要看匹配度，要懂它的脾气，要珍惜它——别等到出了问题才想起来复盘。希望这些踩坑经验，能让你少走几年弯路。
